Изготовление авиамоделей из потолочного пенопласта

Автор - Валерий Самусенко (valeriy)

Идея

Идея заключается в том, чтобы строить небольшие (до 1000 мм в размахе) модели электролетов без использования дефицитной и дорогой бальзы - только из доступных отечественных материалов. Желательно при этом минимизировать время постройки модели и предельно упростить процесс изготовления деталей.

Этим требованиям отвечает постройка моделей из пенопластовых панелей для отделки потолков. Качество получающихся моделей - не хуже бальзовых, ремонтопригодность намного выше, ремонт - легче. Большинство проблем решается прямо на поле, с помощью скотча. Бальзовая передняя кромка или лонжерон, сломавшаяся поперек, просто так не склеивается, а пенопласт клеится просто встык - хоть обшивка, хоть другие детали. Плюс к этому - пенопласт не боится воды (мелкого дождя, например), вес модели выходит такой же, а иногда и меньше, чем у бальзовых аналогов. Ну и, конечно же, не так жалко самолет, если его разобьешь.

Скептики пусть не беспокоятся со своими теоретическими измышлениями. Технология отработанная, и по ней сделан не один десяток самолетов.

Материалы

Для постройки моделей используются квадратные потолочные плиты из экструдированного пенополистирола (пенопласт такой, из подобного делают миски для Доширака, не путать с шариковым) размером 500х500 мм и толщиной 3 и 4,5 мм и есть еще размером 1000х150 мм.

Для усиления кромок и лонжеронов применяются нитки, вытянутые из бельевой веревки. Клей - NACET-R или "Титан". Эпоксидная смола слишком жесткая и при деформациях перерезает пенопласт, как ножом.

Сколько все это стоит? Например, восемь потолочных панелей стоят в Москве 90 рублей (хватит на 3-5 моделей), флакон клея "Титан" 0,5 литра - 42 рубля (за три года занятий моделями из пенопласта израсходовал половину флакона), рулон скотча - 10 рублей (хватит на десяток самолетиков), и моток веревки - 10 рублей (хватит не на одну сотню моделей).

Технология

Плиты толщиной 3 мм с помощью нихромовой проволоки 0,2 мм режутся пополам до толщины 1,5 мм, после чего используются в качестве обшивки. Лонжерон и переднюю кромку я вырезаю из 4,5 мм пенопласта, нервюры из трехмиллиметрового.

Резку пенопласта делаю так: поперек куска ДВП размером 60х100 см в середине натягиваю нихромовую проволоку: с одной стороны намертво, с другой через пружинку, с краев подкладываю под проволоку монетки соответствующей толщины, и затем подключаю источник тока. Кладу потолочную панель, на нее еще один лист ДВП размером 50х50 см и равномерно веду этот "бутерброд" сквозь проволоку. Получается две панели 1,5 мм толщиной - они подойдут для обшивки крыла.

Нихром нагревается от регулируемого блока питания с напряжением до 30 В. Напряжение подбирается так, чтобы нить хорошо резала панель и не проплавляла ее сильно при остановках движения пенопласта при резке.

Пенопласт имеет свойство тянуться, из-за чего крыло без ниток получится хлипкое на крутку и прогиб. Решение проблемы - нитки, приклеенные вдоль лонжерона (между лонжероном и обшивкой) и по передней кромке. Они придают крылу необходимую жесткость.

Нитки беру из бельевых веревок. Веревки белого цвета, материал - какая-то синтетика, продаются на каждом углу. Представляют из себя сплетенную трубку, сами нити не свиты и совсем не тянутся и не пружинят - в отличие от простых ниток.

Если взять потолочную плиту и деформировать ее, то сразу станет заметно что с одном направлении гнется намного легче, чем в поперечном. Это надо учитывать (и использовать!) при вырезании заготовок как фюзеляжа, так и крыла, стабилизатора и киля. Панели можно гнуть о край стола, как картон или бумагу.

Немного о клее. Он должен быть густой - такой, как продается. Пробовал разбавлять его спиртом и денатуратом - к сожалению, плохо держит, когда высохнет, поэтому разбавлять не рекомендую.

Сборка

Крыло

Сборка производится в следующем порядке. В лонжероне сверху вырезаются пазы для нервюр - до половины ширины. В нервюрах вырезаются пазы под лонжерон снизу до половины ширины нервюры.

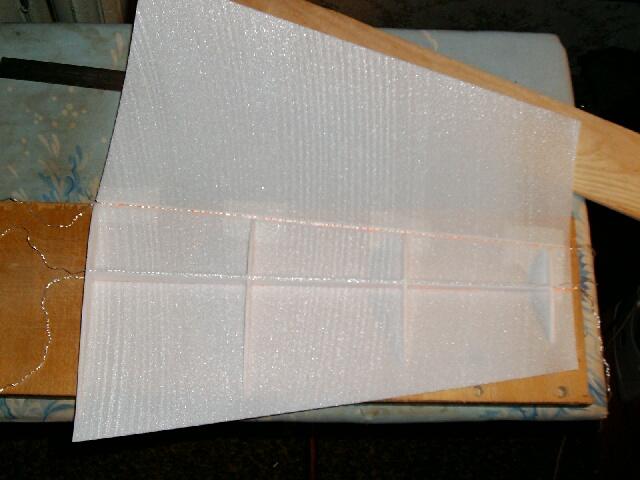

Склеиваем нервюры с лонжероном и передней кромкой. Затем на лонжерон с нервюрами снизу наносится клей, и вдоль лонжерона натягивается нить. После этого, расстелив лист обшивки на ровном столе, приклеиваем каркас к обшивке - естественно, только к нижней ее части.

Когда клей прихватится, мажем клеем оставшиеся поверхности нервюр, передней кромки, лонжерона и край обшивки, который затем образует заднюю кромку. Натягиваем нитки по передней кромке, лонжерону и задней кромке и, обертывая обшивку вокруг передней кромки, получаем полностью зашитое пенопластом крыло.

В качестве пресса используем длинные деревянные бруски. Ровность поверхностей обеспечивается ровностью стола. На рисунке: одна половина крыла под прессом, вторая - в процессе склейки:

Вид готовых половинок крыла:

Через пару часов, когда клей полимеризуется, на место стыка двух половин крыла наносится клей и половинки склеиваются , при этом нитки связываются между собой. Через сутки, когда клей полимеризуется окончательно, крыло готово:

Фюзеляж

Технология изготовления контурного фюзеляжа весьма проста. Он изготавливается из двух пластин толщиной 3 мм.

На одну из них с будущей внутренней стороны по контуру приклеиваются полоски из 4 мм пенопласта, от носа до лонжерона крыла вклеивается цельная пластина из того же пенопласта. В хвостовую часть вклеиваем киль и один-два стрингера - от крыла до киля. Материал - тот же.

Боковина с вклеенными силовыми элементами мажутся клеем, и на них кладется вторая половина фюзеляжа. Собранный фюзеляж помещаем под пресс, представляющий собой ровный стол и ровным кусок ДВП.

Эта технология предназначена для моделей с мотором до 300-го включительно. Для моделей с 400-м мотором желательно вклеить сосновую рейку сечением 5х5 мм вдоль фюзеляжа, так, чтобы она проходила от моторамы через край выреза под крыло и край прорези под стабилизатор.

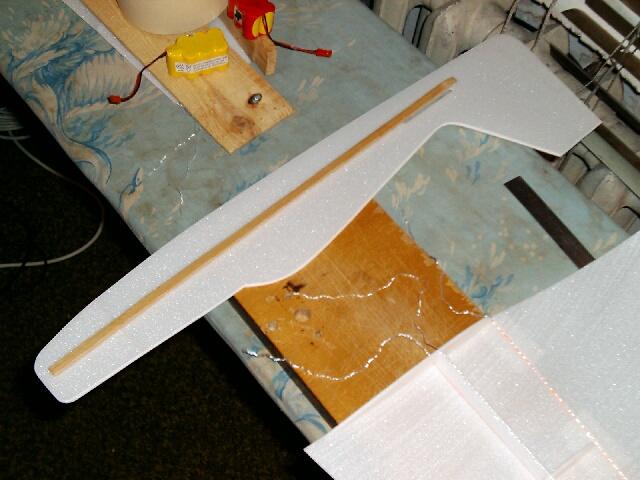

Под 280й и менее мощные электродвигатели фюзеляж можно еще более упростить. Из 3 мм пластины пенопласта вырезается фюзеляж и на него сбоку наклеивается сосновая рейка сечением 4х5 мм. И всё!

Если длина фюзеляжа больше 500 мм (больше потолочной плиты), то пенопласт элементарно склеивается встык. Главное, чтобы потом внутренние вклейки пенопласта были "вразбежку" со швами склейки.

В заключение оклеиваем скотчем передняя часть крыла, заднюю кромку и законцовки. Вклеиваем стабилизатор. Потом навешиваем скотчем рули и элероны, вырезанные из пластин пенопласта.

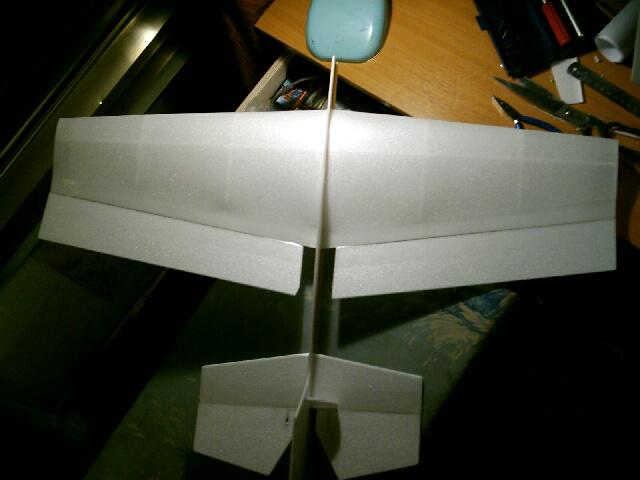

Вот и все. Получаем примерно такую модель:

Заключение

По этой технологии было построено несколько десятков моделей, и в процессе их эксплуатации не было обнаружено каких-либо серьезных недостатков данной технологии. Вот некоторые из них:

А это я с парой своих моделей:
